日本PEAK放大镜№2039/№2044/№2047采购/咨询热线：400-666-2192（长途免费）

ピーク・ミラー・ステレオ・ビューアー

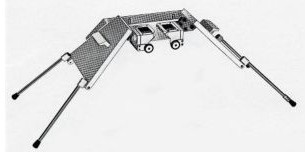

№2039

　ピーク・ミラー・ステレオ・ビューアーはステレオ写真時に航空写真などを立体的に観察判読し農学、林学、土木、建築、地域開発調査などに不可欠な用具です。本機は、主として光学系を装着した本体と視軸の固定されたミラー部からなり脚部には長さ調整機構が付いて安定した観察が出来るよう考慮されています。またルーペはワンタッチでセットできますので用途に応じてご使用下さい。

使用法
１． １組２枚のステレオ写真を用意します。
２． 重複して写っている部分（斜線部）を内側に置きます。（図１）左側の写真をⅠ、右側の写真をⅡとします。
３． 写真Ｉの主点Ａを求めます。主点とは、写真の四辺の中心より対辺の中心へおろした線分の交点です。同様に写真Ⅱの主点Ｂを求めます。
４． 次に主点Ａが写真Ⅱのどこにあるかを捜します。その点をＡ`とします。同様に写真Ｉに点Ｂ'を求めます。
５.求めた４点ＡＢ`Ａ`Ｂを一直線上に並ぶように写真をずらします。
透明定規などを使うと便利です。（図２）

６.本機脚部をひらき、御調整ネジで安定させます。
７.写真Ｉ、Ⅱの上に本機を平行に置き、像が重なって見えるようにＡＢ'
　Ａ`Ｂの直線を保ちながら写真の間隔を調整して下さい。

アタッチメント・ビノキュラー４× №2039-BINO

別売でアタッチメント・ビノキュラー４×がございます。

基線長　　　　 260mm

附属ルーぺ　 1.8×

双眼鏡　　　　4×（別売）

視野　　　　　 260×200mm（ルーペなし）

　　　　　　 　　210×150mm（ルーぺ使用時）

最大寸法　　 713×267×255mm（使用状態）

重量　　　　 　2650g

ピーク・ズーム・ルーペ８１６

№2044

　ピーク・ルーぺ・シリーズは、その目的に応じた機能とユーザーの使い勝手を考え、ユニークなルーペを数多く製作してまいりましたが、ズーム・ルーぺ８１６は１個のルーべで拡大率が無段階に可変ズームするよう設計された画期的な製品です。
　このルーべの光学系は８×より１６×に至る拡大率をズーミングする６郡８枚構成でその変事の各段階にわたって観察に充分な明るさを保ち各収差をできる限り除いております。また、高倍率にもかかわらず、各々の倍率におけるワーキングディスタンスが長いので、作業性に優れております。
　本体はカメラレンズ用と同様にアルミ黒色精密加工の仕上げでスムーズにズーミングのアップダウンが出来、クリックストッブにより小窓に表示される８×、１０×、１２Ｘ，１４×、１６×は拡大率の選択を助けます。

　観察をはじめる前に、検査目的に応じた最適な拡大率になるよう鏡体下部の調節環を移動し、焦点合わせが完了してから接眼の調節環で装着のスケールが完全に見えるように微調整します。いうまでもなく倍率をズーミングにより変えながら連続して観察することができます。

拡大率 　 　　 8×～16

視野　　　　 　20φ～10φ
視度調節　 　+2.5Ｄ～-5Ｄ
最小目盛　 　0.1ｍｍ、0.005"
寸法　　 　　45φ×65mm

重量 　　　 　149g

ピーク・ペンダント・ルーペ ３Ｘ

№2047

ピーク・ペンダント・ルーぺ３Ｘは光学ガラスレンズ、プラスチック枠とストラップにて構成されるシンプルかつ、軽量の実用的な拡大鏡です。大袈裟にいえば観察の中断・継続に即応し、あなたに抵抗感・疲労感を与えません。
あなたのライフスタイルに応じて、このかわいい・かしこい拡大率３Ｘのペンダント・ルーペを首から胸元に、あるいはポケットに入れてご活用下さい。

拡大率　 3X
有効径 　28mm
寸法　　 35φ×53×5ｍｍ
重量　 　 9g
