ピーク・ワイド・スタンド・マイクロスコーブ

20×　№2034-20
40×　№2034-40
60×　№2034-60
100×　№2034-100
150×　№2034-150
200× №2034-200
300× №2034-300

ピーク・ワイド・スタンド・マイクロスコープはピーク・スタンド・マイクロスコープ同様小型軽量に設計されたシンプルな計測顕微鏡ですが、その視野が従来のものよりワイドになっているのが特徴です。使用方法は、たいへん容易で、被検物の微細な形状や輪郭などを大きく観察できるばかりでなく、接眼レンズに組み込まれたスケールを利用して長さの測定や寸法の比較測定をすることができます。
　焦点の調節には従来の直進ヘリコイド方式（№2034シリーズ）と、新たにラックピニオン方式（№2054シリーズ）が加わりました。また光学系には正立像タイプ（末尾にEIM＝ERECT IMAGE WITH MEASURE）も加わりました。これらの中から選択することにより作業効率の向上がはかられます。

この実用的な顕微鏡は、一般観察用としてはもとより、精密加工における精度向上や、検査工程での品質の均一化に必ずやお役にたつことと思います。仕様につきましては別表をご覧ください。

　光学系の構成
　光学系は対物レンズと接眼レンズの２つの部分からなり、すべてのレンズ面にコーテイングが施されていますので、明るくコントラストの良い像が得られます。
対物レンズは、２×、４×、６×、１０×、１５×、２０×、３０×、の７種類があります。
接眼レンズの倍率は10×で、その焦点面上にはスケールが組み込まれています。
焦点面がレンズ系の内部にあるハイゲンス・タイプてあるため、スケール面が挨やごみで汚れる心配はありません。接眼レンズ系のうち眼に近いレンズは調節輪によって移動しますので、使用者の視度に応じてスケール面のピント合わせが行えます。
スケールは対物ンズの倍率に応じた目盛り寸法があり、用途に応じた４種類のデザインあります。
総合倍率は対物レンズと接眼レンズの倍率を掛け合わせた値、つまり　２０×、４０×、６０×、１００×、１５０×．２００×、３００×の７種類となります。№2054シリ－ズのうち、鏡筒内にプリズムを組み込んだ正立像タイプには、４種類の倍率２０×、４０×、６０×、１００×を用意いたしました。

鏡基の構造
ワイドスタンドマィクロスコープの本体を大別すると直進へリコイド方式（№2034）、ラックピニオン方式（№2054）さらに鏡筒内にプリズムを組み込んだラックピニオン方式（№2054 EIM）の３つに分けることができます。
鏡筒の先端部に対物レンズを取り付け、他端には接眼レンズを差し込みます。両端までの長さ（機械的鏡筒長）は120㎜、正立像タイプは105.9㎜です。なを、ラックピニオン方式（№2054）の袴部にはアルミダイカスト製を採用いたしました。また、いずれもペンライトが付属し、被検物を明るく照らすことができます。

使用法
まず、ペンライトのスイッチを入れて光線が被検物にあたるように照明を調整します。次に接眼レンズの調整輪を回してスケールがはっきり見えるようにします。あとはピントを合わせ、前後左右に移動して、被検物の必要な部分が視野内に入るようにします。もしピントが外れた場合には、再度リングを微調整してピント合わせをやり直してください。
付属の目当てゴムは余分な光線をカットして観察を容易にします。メガネを着用の方は目当てゴムの外周を押さえて下向きにし、アイボイントを調整してください。

ぺンライトの使用法
ペンライトの乳白色の部分を左に回してはずし、単３乾電池２本をプラス(+)を上にしていれます。ホルダーにペンライトを差し込みクリップの上の黒色樹脂を回してスイッチをいれます。
光線が被検物に最もよく当たるように調整してください。

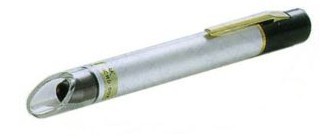

ピーク・ポケット・メジャリング・マイクロスコ－プ

№2036-25
№2036-50

すでに長年にわたって各分野でご愛顧を頂いてまいりました、ピーク・ポケット・マイクロスコープは、万年筆型簡易顕微鏡としてご好評を頂いておりますが、新たにこのシリーズのうち25X,50Xを選び、その鏡筒に図示のごときスケールをスケールを内蔵させました。
ピーク・ポケット・メジャリング・マイクロスコ－プは、内臓スケールにより被検物を照合観察し、そのすぐれた解像力と、明るさを有効に使用することができ、またその利用範囲を一層広げる事ができます。

ピーク・ライト・スケール・ルーペ・３０Ｘ

№2037-L

ピーク・ライト・スケール・ルーぺ３０Ｘは光量不足の場合を補うため、ペンライトの柄と本体ホルダーとからなる照明装置を製作、観察が一層容易になりました。

品番 拡大率 有効径 寸法 重量
№2037-L 30X ７mm 43φ×65×184mm 48g

電池　単３×２（別売）

ピーク・スケール・ルーペ・３０Ｘ №2037

正立像が見られる2群4枚構成によるルーペ形式の高倍拡大鏡としてご好評をいただいておりますピーク・ルーぺ３０Ｘに、多方面よりのご要望にお応えし、図のごときグラス・スケールをセットし有効径7mmにわたり被検物を比較測定することができるようになりました。なにぶん拡大率が高いため、使用の際はピーク・ルーぺ３０Ｘの説明をご一読下さいますようお願いいたします。

品番 拡大率 有効径 寸法 重量
№2037 30X ７mm 30φ×19mm 16g
