オムニフィット(OMNIFIT)

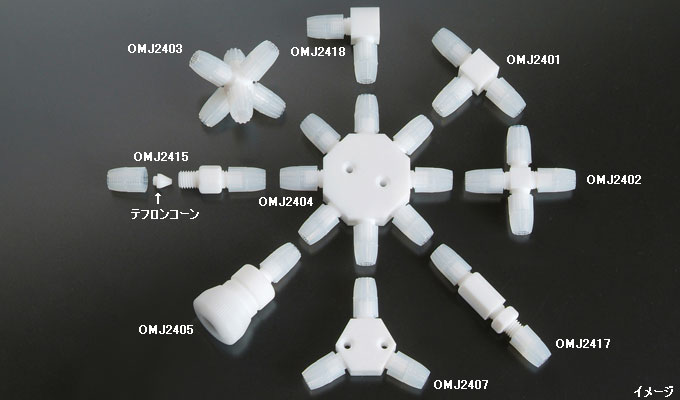

■オールテフロン製コネクター
・細径キャップには外径0.5～4.0mm、太径キャップには外径4～10mmの範囲で径の異なるフッ素樹脂チューブが接続できます。
・ボディはPTFE製、細径キャップはETFE製、太径キャップはPTFE製です。
・細径キャップ内には標準で外径1/16"フッ素樹脂チューブ用テフロンコーン、太径キャップ内にはバイトン製太径Oリングが各1個付属していますが、その他のチューブ外径用コーンは次頁スペアパーツリスト(OM1500、OM1520)より別途お求めください。
・付属の太径Oリングはオールテフロン製コネクターとしてではなくスタンダードコネクターとして使う場合に有効です。
・細径および異径コネクターボディ内のボア径は1.5mm、チューブ接続耐圧は一般的に340kPaです。
・使用しない接続口はブランクテフロンコーン(穴なし)に交換すれば簡単に閉鎖可能です(別売スペアパーツリストOM1514またはOM1535参照)。その他スペアパーツも次頁をご参照ください。
・接続方法は[タイプ3]および[タイプ4]を、細径キャップ(内側に1/4-28UNFネジ付き)専用アクセサリーはこちらをご参照ください。

＜テフロンコーン使用時のコネクター断面図＞
