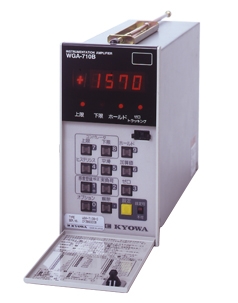

ひずみゲージ式変換器と組み合わせて、荷重、圧力、トルク、変位などの物理量を測定するための、小型軽量、多機能、低価格のディジタル表示器付きコンディショナです。ローノイズアンプを採用し、安定した測定ができます。また、CPUを搭載して、多彩な機能を装備していると共に、パネル面のキー操作で、各種機能の設定やコントロールができ取り扱いが容易です。さらに、BCDデータ出力、RS-232C、アナログコンディショナ、D-Aコンバータ、8段比較器などの機能をもった機種もありますので、計測目的にあったものをお選びいただけます。
すべての設定値は不揮発性メモリに記憶されますので、停電などで電源が切れても保持されています。機械、車両、電機、食品、化学などの各産業界で、生産ラインの制御システムへの応用は勿論、ひずみゲージ式変換器の汎用測定器としても広く応用できます。

---------------------------------------------------------------
易购安（北京）科技有限公司
日本原装进口工业产品http://www.egoan.cn
采购/咨询热线：400-666-2192（长途免费）
电话：010-62672511 传真：010-62619947
采购/咨询热线：13810760071 李小姐
E-mail:lm@egoan.cn QQ:1418169513

●小型軽量、耐ノイズ性に優れ工業用計装機器に適している

●多様な機能を装備、応用範囲が広い

●誤操作防止用キーロック機能付き

●LED付キーを採用、操作状態が一目瞭然

●変換器に適したブリッジ電源を選択可能、DC10、5、2.5Ｖスイッチ切り換え

●リモートセンシング回路内蔵で、高精度の測定ができる

●アナログピークホールド回路内蔵で、速い入力変化も測定できる

●設定値は不揮発性メモリに保存しているので、電源が切れても安心

●9機種揃っており、用途に応じて選べる

仕様

標準仕様
WGA-710Ｂ-0

標準仕様

WGA-710Ｂ-0

測定チャネル数	1
適用変換器	ひずみゲージ式変換器
適用ブリッジ抵抗	87.5Ω～10kΩ（350Ω変換器4台並列接続可能）
測定範囲	±3.2mV/V（±6400×10－6ひずみ）
ブリッジ電源	DC10V、5V、2.5V（スイッチ切り換え）、
ブリッジ電源	120mA以下　リモートセンシング可能
入力形式	平衡差動入力
入力インピーダンス	10MΩ以上
入力端子台	ケージクランプ方式
ゼロ、感度調整	内部演算による自動調整方式（精度±0.1％FS以内）
表示	最大±9999 （小数点の位置は任意に指定可能）
	文字高さ10mm、赤色LED
	最小桁をゼロに固定可能
サンプリング速度	約15回/秒
非直線性	±（0.03％FS＋1digit）以内
非直線性	（変換器出力が0.5mV/Vのとき）
安定度	零点 ±0.25μVRTI/℃、±0.05％FS/電源電圧10％
安定度	感度 ±0.01％/℃、±0.05％FS/電源電圧10％

上下限比較機能

設定点数 2（上限、下限）

応答時間 200ms以下

設定範囲 0000～±9999

接点出力リレー接点出力

（トランスファ1回路/点）

接点容量 AC250V、0.5A（抵抗負荷）

ホールド機能

動作切り換え	パネル面キースイッチまたは外部接点入力による
モード切り換え	パネル面キースイッチによるホールドなし、任意点ホールド、ピークホールド、区間指定ピークホールド、時間指定ピークホールド
応答周波数範囲	DC～1kHz

ディジタルゼロ機能

動作入力

パネル面キースイッチまたは外部接点入力による

加算機能

設定範囲 0000～±9999

入力オリジナル値モニタ

精度 ±0.1％FS以内

ゼロトラッキング機能

レンジ	ディレイ時間20、10、5秒についてそれぞれ変化量±1、2、5カウントの 9種類
機能設定値	パネル面キースイッチによる

ディジタルフィルタ機能

移動平均回数	4、8、16、32、48、64回
機能設定値	パネル面キースイッチによる

使用温湿度範囲

－10～40℃、80％RH以下（結露しないこと）

電源

AC100V±10％、115V±10％、200V±10％、220V±10％（いずれか指定）、50/60Hz 20VA以下、DC11～30V（ご希望による）

外形寸法・質量

72（W）×144（H）×188（D）mm（突起部含まず）

約1.7kｇ

パネルカット寸法

136×68mm

種類

機能	AC電源電圧（V）	上下限比較器	ピークホールド機能	BCD データ出力	EIA-232-D （RS-232C）	D/A コンバータ	アナログコンディショナ	8段比較器
型式名	AC電源電圧（V）	上下限比較器	ピークホールド機能	BCD データ出力	EIA-232-D （RS-232C）	D/A コンバータ	アナログコンディショナ	8段比較器
WGA-710Ｂ-0	100	●	●
WGA-710Ｂ-0 A115	115	●	●
WGA-710Ｂ-0 A200	200	●	●
WGA-710Ｂ-0 A220	220	●	●
WGA-710Ｂ-1	100	●	●	●
WGA-710Ｂ-1 A115	115	●	●	●
WGA-710Ｂ-1 A200	200	●	●	●
WGA-710Ｂ-1 A220	220	●	●	●
WGA-710Ｂ-2	100	●	●		●
WGA-710Ｂ-2 A115	115	●	●		●
WGA-710Ｂ-2 A200	200	●	●		●
WGA-710Ｂ-2 A220	220	●	●		●
WGA-710Ｂ-3	100	●	●				●
WGA-710Ｂ-3 A115	115	●	●				●
WGA-710Ｂ-3 A200	200	●	●				●
WGA-710Ｂ-3 A220	220	●	●				●
WGA-710Ｂ-4	100	●	●			●
WGA-710Ｂ-4 A115	115	●	●			●
WGA-710Ｂ-4 A200	200	●	●			●
WGA-710Ｂ-4 A220	220	●	●			●
WGA-710Ｂ-5	100	●	●				● （絶縁型）
WGA-710Ｂ-5 A115	115	●	●				● （絶縁型）
WGA-710Ｂ-5 A200	200	●	●				● （絶縁型）
WGA-710Ｂ-5 A220	220	●	●				● （絶縁型）
WGA-710Ｂ-6	100	●	●					●
WGA-710Ｂ-6 A115	115	●	●					●
WGA-710Ｂ-6 A200	200	●	●					●
WGA-710Ｂ-6 A220	220	●	●					●
WGA-710Ｂ-12	100	●	●	●	●
WGA-710Ｂ-12 A115	115	●	●	●	●
WGA-710Ｂ-12 A200	200	●	●	●	●
WGA-710Ｂ-12 A220	220	●	●	●	●
WGA-710Ｂ-14	100	●	●	●		●
WGA-710Ｂ-14 A115	115	●	●	●		●
WGA-710Ｂ-14 A200	200	●	●	●		●
WGA-710Ｂ-14 A22	220	●	●	●		●
