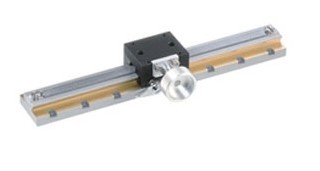

X轴齿轮齿条燕尾槽平台（TARW-25501）

---------------------------------------------------------------
易购安（北京）科技有限公司
日本原装进口工业产品 http://www.egoan.cn
联系人：赵小姐15201538770
采购/咨询热线：400-666-2192（长途免费）
电话：010-62672522 传真：010-62619947
MSN:egoanzxm@hotmail.com QQ:1371696424

特征：

这是一款有一定预压的X轴齿轮齿条式燕尾槽平台。

适用于调整频率较高，需要快速移动及行程的场合。

适合于内置于其它装置。

它精度不是很好，但可以经济地实现大行程和快速的定位。它带有游标式刻度，具有0.1mm 的最小读数。

要点
齿轮齿条式燕尾槽平台的固定

这款平台的固定孔是螺纹孔。当需要将一个X轴，XY轴，XZ轴或XYZ轴平台固定到一个平面或仪器中时，可以从上方或下方进行固定。和传统的平台相比，因其固定方法可选，使用更加方便。

TAR-25801/25121/25161

从上方固定∶M2，从下方固定∶M3

TARW-25501

从上方固定∶M3，从下方固定∶M4

注意


这款平台不能直接固定到平台上，因为其进给旋钮超出其底平面。请使用一块板材提供旋

钮的相应空间进行固定。

规格：

型号
台面尺寸

[mm]
行程
[mm]
螺距
[mm/rotation]
移动


度;直线度
[mm]
平行度
[mm]
最小读数[mm]
最小分辨率
[mm]
承载能力Fz'
[N]
最大承载力矩Fx'
[N/m]
最大承载力矩Fy'
[N/m]
最大承载力矩Fθ'
[N/m]
刚度Fx"
[arcsec/N/cm]
刚度Fy"
[arcsec/N/cm]
自重
[Kg]

TARW-25501
25 x 50
±10
约20
0.02
0.05

0.1


0.1
78.5 （8.0kgf）
1.2
0.6
1
1.22
2.45
0.22

TAR-25801
25 x 30
±25
约20
0.03
0.05
0.1
0.1
49.0 （5.0kgf）
0.5
0.5
0.5
2.03
1.53
0.22

TAR-25121
25 x 30
±45
约20
0.04
0.08
0.1
0.1
49.0 （5.0kgf）
0.5
0.5
0.5
2.03
1.53
0.3

TAR-25161
25 x 30
±65
约20
0.05
0.08
0.1
0.1
49.0 （5.0kgf）
0.5
0.5
0.5
2.03
1.53
0.36


---------------------------------------------------------------

易购安（北京）科技有限公司

日本工业产品直销网：http://www.egoan.cn

采购/咨询热线：400-666-2192（长途免费）

采购/咨询热线：138 1076 0071 李小姐

E-mail: lm@egoan.cn

MSN:egoan@live.cn Q Q: 1418169513

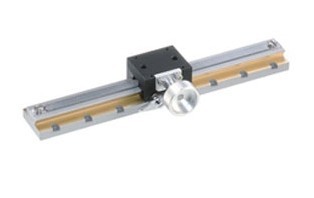

日本西格玛光机X轴齿轮齿条式燕尾槽平台TAR-25161

特征：

这是一款有一定预压的X轴齿轮齿条式燕尾槽平台。
适用于调整频率较高，需要快速移动及行程的场合。
适合于内置于其它装置。
它精度不是很好，但可以经济地实现大行程和快速的定位。它带有游标式刻度，具有0.1mm 的最小读数。


要点

齿轮齿条式燕尾槽平台的固定
这款平台的固定孔是螺纹孔。当需要将一个X轴，XY轴，XZ轴或XYZ轴平台固定到一个平面或仪器中时，可以从上方或下方进行固定。和传统的平台相比，因其固定方法可选，使用更加方便。
TAR-25801/25121/25161
从上方固定∶M2，从下方固定∶M3
TARW-25501
从上方固定∶M3，从下方固定∶M4

注意

TARW-25501
这款平台不能直接固定到平台上，因为其进给旋钮超出其底平面。请使用一块板材提供旋
钮的相应空间进行固定。


规格：

型号
台面尺寸

[mm]
行程
[mm]
螺距
[mm/rotation]
移动


度;直线度
[mm]
平行度
[mm]
最小读数[mm]
最小分辨率
[mm]
承载能力Fz'
[N]
最大承载力矩Fx'
[N/m]
最大承载力矩Fy'
[N/m]
最大承载力矩Fθ'
[N/m]
刚度Fx"
[arcsec/N/cm]
刚度Fy"
[arcsec/N/cm]
自重
[Kg]

TARW-25501
25 x 50
±10
约20
0.02
0.05

0.1


0.1
78.5 （8.0kgf）
1.2
0.6
1
1.22
2.45
0.22

TAR-25801
25 x 30
±25
约20
0.03
0.05
0.1
0.1
49.0 （5.0kgf）
0.5
0.5
0.5
2.03
1.53
0.22

TAR-25121
25 x 30
±45
约20
0.04
0.08
0.1
0.1
49.0 （5.0kgf）
0.5
0.5
0.5
2.03
1.53
0.3

TAR-25161
25 x 30
±65
约20
0.05
0.08
0.1
0.1
49.0 （5.0kgf）
0.5
0.5
0.5
2.03
1.53
0.36


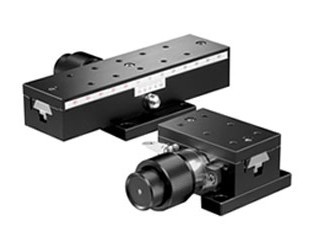

日本西格玛SIGMA光机X轴齿轮齿条式燕尾槽平台TAR-38141D

特征：

这是一款有一定预压的齿轮齿条式燕尾槽平台。
适用于调整频率较高，需要快速移动及行程的场合。
适合于内置于其它装置。
它精度不是很好，但可以经济地实现大行程和快速的定位。它带有游标式刻度，具有0.1mm 的最小读数。
使用粗微调进给，可实现0.02mm的微小进给。

规格参数

型号
台面尺寸

[mm]
行程
[mm]
螺距
[mm/rotation]
移动


度;直线度
[mm]
平行度
[mm]
最小读数[mm]
最小分辨率
[mm]
承载能力Fz'
[N]
最大承载力矩Fx'
[N/m]
最大承载力矩Fy'
[N/m]
最大承载力矩Fθ'
[N/m]
刚度Fx"
[arcsec/N/cm]
刚度Fy"
[arcsec/N/cm]
自重
[Kg]

TAR-38601D
38 x 60
粗调：±15
微调：±15
粗调：约20
微调：2.5
0.02
0.06

0.1


0.02
147 （15.0kgf）
2.9
1.5
2
0.51
0.92
0.5

TAR-38801D
38 x 80
粗调：±25
微调：±25
粗调：约20
微调：2.5
0.03
0.06
0.1
0.02
196 （20.0kgf）
3.8
1.5
2.6
0.36
0.92
0.8

TAR-38141D
38 x 140
粗调：±50
微调：±50
粗调：约20
微调：2.5
0.03
0.08
0.1
0.02
245 （25.0kgf）
6.9
2
3.9
0.05
0.92
1

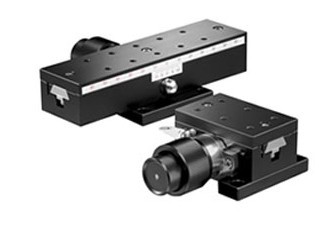

日本西格玛SIGMA光机XY轴齿轮齿条式燕尾槽平台TAR-38141D

特征：

这是一款有一定预压的齿轮齿条式燕尾槽平台。
适用于调整频率较高，需要快速移动及行程的场合。
适合于内置于其它装置。
它精度不是很好，但可以经济地实现大行程和快速的定位。它带有游标式刻度，具有0.1mm 的最小读数。
使用粗微调进给，可实现0.02mm的微小进给。

规格参数

型号
台面尺寸

[mm]
行程
[mm]
螺距
[mm/rotation]
移动


度;直线度
[mm]
平行度
[mm]
最小读数[mm]
最小分辨率
[mm]
承载能力Fz'
[N]
最大承载力矩Fx'
[N/m]
最大承载力矩Fy'
[N/m]
最大承载力矩Fθ'
[N/m]
刚度Fx"
[arcsec/N/cm]
刚度Fy"
[arcsec/N/cm]
自重
[Kg]

TAR-38601D
38 x 60
粗调：±15
微调：±15
粗调：约20
微调：2.5
0.02
0.06

0.1


0.02
147 （15.0kgf）
2.9
1.5
2
0.51
0.92
0.5

TAR-38801D
38 x 80
粗调：±25
微调：±25
粗调：约20
微调：2.5
0.03
0.06
0.1
0.02
196 （20.0kgf）
3.8
1.5
2.6
0.36
0.92
0.8

TAR-38141D
38 x 140
粗调：±50
微调：±50
粗调：约20
微调：2.5
0.03
0.08
0.1
0.02
245 （25.0kgf）
6.9
2
3.9
0.05
0.92
1


---------------------------------------------------------------
