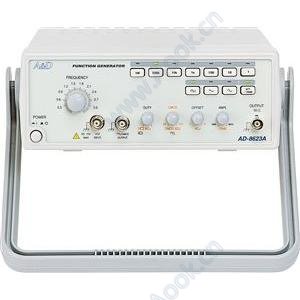

ファンクションジェネレータＡＤ８６２３Ａ [AD8623A] - アズワン[AS ONE]

商品详细描述

• 仕様:
  ●出力周波数レンジ：0.3Hz～3MHz （7レンジ）
  ●出力波形：方形波、正弦波、三角波、TTL出力、CMOS出力、パルス波、ランプ波、変形正弦波
  ●出力振幅：最大20Vpp（開放時）　 最大10Vpp（50Ω終端時）
  ●出力周波数精度：ダイアル精度±（5%＋1Hz）（ダイアル3の位置における精度）
  ●出力インピーダンス：50Ω±10%
  ●アッテネータ（減衰器）：－20dB±1dB
  ●DCオフセット：±10V（開放時）、±5V（50Ω終端時）
  ●デューティ比：20%～80%まで連続可変（1MHz時）
  ●正弦波：歪み率 1%以下（0.3Hz～200kHz）
  ●方形波：立上り・立下り時間／対称性 100ns以下（最大出力時、50Ω終端時）／±2%（0.3Hz～100kHz）
  ●三角波：直線性　98%以上（0.3Hz～100kHz）／95%以上（100kHz～3MHz）
  ●TTL出力：出力電圧／立上り・立下り時間 3Vpp以上／25ns以下
  ●CMOS出力：出力電圧／立上り・立下り時間　4Vpp±1Vpp～14.5Vpp±0.5Vppの範囲で調整可能／120ns以下
  ●仕様保証温湿度範囲：23±5℃、80%RH以下（結露しないこと）
  ●電源 電圧・周波数：AC100V±10%、50Hz／60Hz
  ●消費電力：約22W（約28VA）
  ●外形寸法 / 本体質量：218（W）×84（H）×261（D）mm（突起部含まず） / 約2.0kg
  ●付属品：電源ケーブル1本、出力ケーブル（BNC－ワニロ）1本、取扱説明書
• 特長:
  ●3MHz ファンクション ジェネレーター。
  ●正弦、三角、方形、ランプ、パルス波、ランプ波などを出力。
  ●DCオフセットの調整、デューティ比の調整が可能。
  ●外部電圧の入力による出力周波数の制御が可能（VCF）。 （入力電圧0～10V、入力インピーダンス 10kΩ±10％）。
