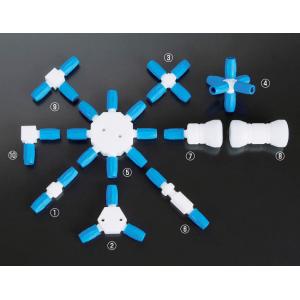

スタンダードコネクター |||ＯＭ１００１Ｓ - 三商(SANSYO)

• ポリプロピレン細径キャップには外径0.5～4mm、デルリン太径キャップには4～10mmのチューブ・パイプの接続可能。
• 細径キャップ内には細径O-リング3個(小1個、大2個)付。太径キャップには太径O-リング1個付。
• コネクターボディ内の穴径は、細径コネクター1.5mm・太径コネクター4.7mm。
• 不要な口はO-リングを取り除き、中央の穴なしテフロン®コーンで簡単に閉鎖可能(別売)。
• 接続耐圧は通常340kpa。
• 接続方法：タイプ1またはタイプ2。

オムニフィット®チューブコネクターの接続方法　［タイプ1］……用途の広い標準的な接続方法　 ●最も応用自在な方法です。チューブの先端を加工しないで、外径0.5mm～4mm(細径)、4～11mm(太径)までの尺寸もチューブ・パイプを簡単に接続できます。

オムニフィット®チューブコネクターの接続方法　［タイプ2］……高圧用の接続方法　 ●より高圧のかかる場合で、タイプ１の方法では圧力ではずれてしまう危険性がある時に図Dのようにチューブ先端をフレアーします。これでチューブとO-リングの密着性も高まり、しかもきれいにフレアーすれば液はO-リングに接することなく直接テフロン®ボディの中に入るようにもなります。O-リングはチューブ外径にあわせ、2個～3個使います。(耐圧約50kgf/cm2)。
