オムニフィット®バルブ付スタンダードコネクターCONNECTOR
- 接続耐圧は一般的には340kpa。
- バルブはkel-F（PCTFE）製
- バルブ穴径:OMJ1129のみφ4.5mm。他はφ1.3mm。
- 接続方法：タイプ1またはタイプ2。
 | オムニフィット®チューブコネクターの接続方法 ［タイプ1］……用途の広い標準的な接続方法
●最も応用自在な方法です。チューブの先端を加工しないで、外径0.5mm～4mm(細径)、4～11mm(太径)までの尺寸もチューブ・パイプを簡単に接続できます。 |
|  | オムニフィット®チューブコネクターの接続方法 ［タイプ2］……高圧用の接続方法
●より高圧のかかる場合で、タイプ１の方法では圧力ではずれてしまう危険性がある時に図Dのようにチューブ先端をフレアーします。これでチューブとO-リングの密着性も高まり、しかもきれいにフレアーすれば液はO-リングに接することなく直接テフロン®ボディの中に入るようにもなります。O-リングはチューブ外径にあわせ、2個～3個使います。(耐圧約50kgf/cm2)。 |
| | | |
| 商品货号 | 93-0746 |
|---|
| 商品名称 | 活栓バルブ付太径コネクター |
|---|
| 商品型号 | OM1109 |
|---|
| 库存数量(个) | 请与我们联系 |
|---|
| 交货期信息 | 请与我们联系 |
|---|
| 各种标识 | |
|---|
| 尺寸(mm) | 55×35 |
|---|

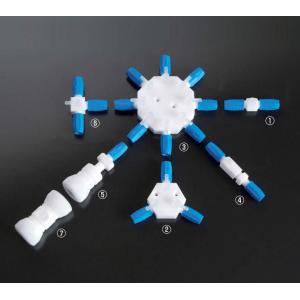

| 写真 | 6 |
|---|
※上述的商品信息中的交货期受库存与进口情况可能发生的变动，具体要求交货期请与我们联系确认，咨询电话：400-666-2192
